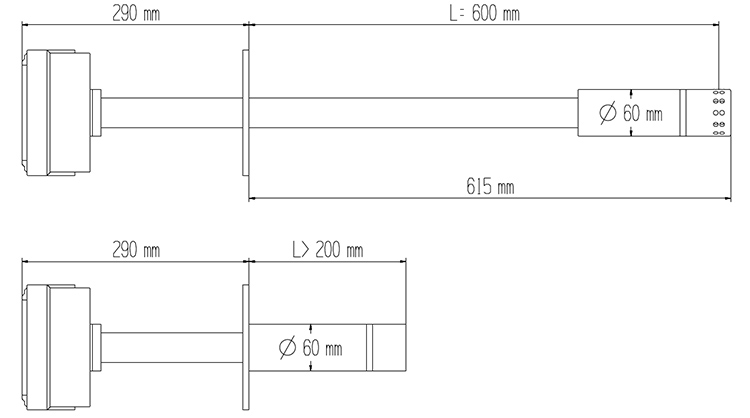

探桿長度為L(zhǎng)，常規長度為600mm，1000mm，1200mm，其他長度可定制。

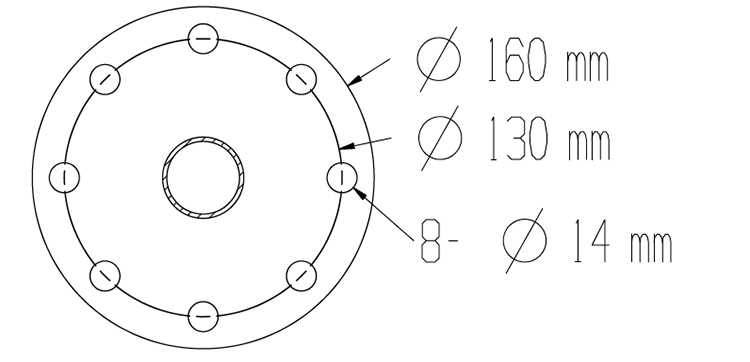

法蘭尺寸

1、安裝及維護

● 安裝及維護原則首先是要滿足環保規范的要求。選擇氣流穩定、無變徑直管段是基本要求。

2、安裝方法及要點

安裝位置的選擇：選擇合適的安裝位置是高溫濕度儀SHM-180長期穩定使用的前提，請考慮以下問題：
● 1）煙氣的溫度及結露
高溫濕度儀SHM-180可以測量溫度為0-350℃的煙氣。但當煙氣溫度低于100℃時需要增加傳感器的加熱功率，這會降低傳感器的使用壽命。當煙氣低于結露點時，煙氣中的液態水含量會提升，含有煙塵的水氣容易堵塞過濾網，導致響應時間增加，甚至測量誤差增大。
● 2）煙囪/道的壁厚
高溫濕度儀SHM-180的傳感器探頭的測量孔應深入煙囪/道內>150mm且不超過煙囪/道中心為宜。
● 3）環境條件
高溫濕度儀SHM-180的傳感器探頭部分應插入煙囪/道內，煙氣溫度不超出工作溫度。高溫濕度儀YA-150的儀表部分應在煙囪/道外側，并保持通風，遠離熱源

3、安裝方式

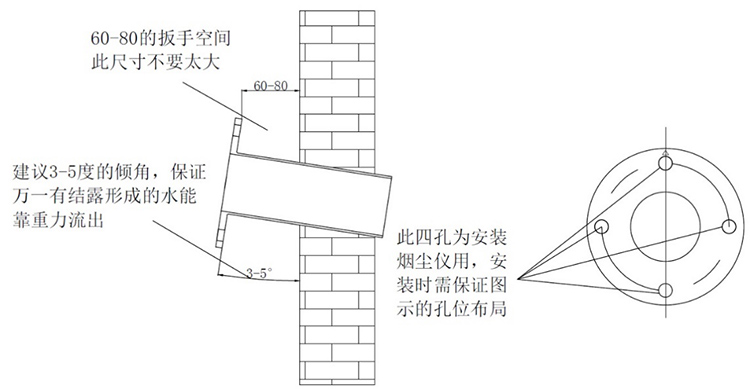

● 高溫濕度儀SHM-180應安裝在DN65法蘭上。法蘭必須焊接在一個內直徑大于等于70mm 的鋼管上，鋼管必須埋置或焊接在煙囪/道上。法蘭的預埋及焊接強度應能承受高溫濕度儀SHM-180的本體重量。在焊接施工時注意法蘭的方位，見下圖。須盡量縮短法蘭和煙囪/道之間距，一般預留此尺寸為60~80 作為扳手空間，建議向下3-5°傾角避免積水腐蝕。

3、在線監測系統探頭箱的安裝

● 將探針旋入箱后部探頭箱法蘭上的對應螺紋孔，然后將法蘭通過4個M12的螺栓固定在預裝法蘭上，固定時注意在安裝法蘭和對裝法蘭之間必須有密封墊圈，防止采樣器出現泄漏影響煙氣分析的真實值。

4、維護

● 首次上電 安裝完成后首次上電高溫濕度儀SHM-180時，儀器的度數并不一定穩定，這是因?yàn)閭鞲衅魈筋^部分沒有完全“浸潤”。上電后應觀察2-10小時，具體時間與煙氣的濕度及溫度有關。 建議用戶在安裝后3 天進行檢查，查看傳感器探頭的濾網是否被堵塞，而后30 天再次檢查，如無問題，則可以3 個月為間隔檢查高溫濕度儀。
● 維護 正常情況下，建議每3個月檢查一次高溫濕度儀。如經首次檢查發現儀器環境惡劣，不能滿足要求，用戶需要改變常規的維護時間，根據實際情況而定。在正常維護時，傳感器探頭的濾網需要清潔，清潔液為水或酒精，注意不要用含有油的酒精。

5、注意事項

● 不得斷電 當高溫濕度儀在煙道內運行時不得斷電。斷電后傳感器將失去加熱保護，應將其移出煙道。
● 單獨供電 請使用專用的電源線路及斷路器連接高溫濕度儀，以確保傳感器一直處在保護狀態。
● 不得急速冷卻 將高溫濕度儀從運行狀態取出后，請讓其自然冷卻。請勿使用水或冰等急速傳感器探頭，這會使儀器測量出現永久性的偏差或損壞。
