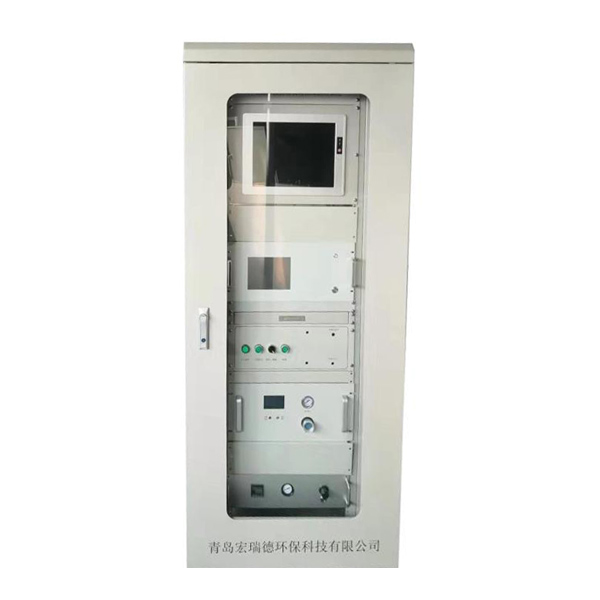

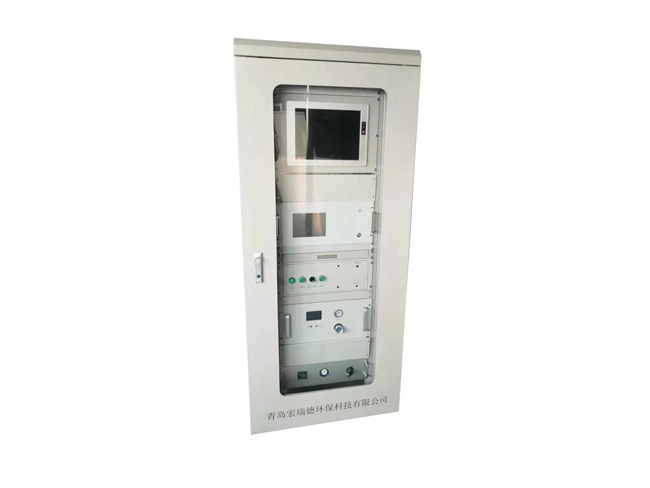

HRD-VOCs-200 VOC在線監測系統（以下簡稱HRD-VOCs-200）可以實時在線連續監測環境中甲烷、總烴、非甲烷總烴、苯、甲苯、二甲苯、及溫度、氣壓、流速相關參數，并對測量到的數據進行有效管理。
400-0532-169
HRD-VOCs-200 VOC在線監測系統（以下簡稱HRD-VOCs-200）可以實時在線連續監測環境中甲烷、總烴、非甲烷總烴、苯、甲苯、二甲苯、及溫度、氣壓、流速相關參數，并對測量到的數據進行有效管理。
HRD-VOCs-200 VOC在線監測系統具有現場數據實時傳送、遠程故障診斷、報表統計和圖形數據分析等功能，組網靈活，運行成本低。同時，系統采用模塊化結構，組合方便，并且能夠完全滿足與企業內部的DCS系統和環保部門數據系統通訊的要求。
HRD-VOCs-200 VOC在線監測系統由揮發性有機物（甲烷、總烴、非甲烷總烴、苯、甲苯、二甲苯）監測子系統、溫壓流監測子系統以及數據采集與處理子系統構成。
VOC監測子系統主要由采樣總管、預處理單元、分析儀、電控單元組成。為保證測量的長期準確性，系統集成有氮?dú)?、?biāo)氣和零氣，定期對系統進行零點和量程標定。
數據采集與處理子系統由HRD-VOCs-200 VOC在線監測系統的監測軟件構成?，F(xiàn)場設備通過RS-485信號與機柜內的工控機進行通信。HRD-VOCs-200監測軟件安裝于工控機內，用于監測和匯總所有的氣體濃度信息和工作狀態信息，同時生成報表、存儲數據、記錄歷史數據、與環保部門聯網通信等功能。傳輸單元安裝于機柜內部，將測量的參數轉換成485信號送給客戶的DCS系統。
01. 供電電壓：220(±10%) V AC/(50-60) Hz
02. 分析小屋內的系統部件環境溫度：（5～35）℃
03. 分析小屋外的系統部件環境溫度：（-30～60）℃
04. 濕度：(0-90%)RH
05. 氣壓：（86～106）kPa
06. 溫度：常溫
07. 所有設備的總用電量（KW）：主機柜功率≤4.5 KW
08. 具有防塵、防雨、防雷、防低溫和防火的設計。
| 性能和設計數據 | 單位 | 數據 |
| 系統數據 | ||
| —機柜環境溫度 | ℃ | 5~35 |
| —機柜環境濕度 | %RH | 20~90 |
| —溫度測量范圍 | ℃ | -20～50 |
| —采樣氣流量 | L/min | 3 |
| —系統壓縮空氣需求量（峰值） | L/min | 50 |
| —壓縮空氣壓力范圍 | MPa | 0.4～0.7 |
| 在線氣相色譜儀 | ||
| 甲烷、總烴、非甲烷總烴分析儀 | ||
| —制造廠家 | - | |
| —設備型號 | - | |
| —量程 | mg/m3 | 甲烷 (0~200) mg/m3（以碳計 ） |
| 非甲烷總烴(0~200) mg/m3（以碳計 ） | ||
| 苯、甲苯、二甲苯（0-20）mg/m3（以碳計 ） | ||
| —檢出限 | ppm | 非甲烷總烴0.05ppm（以碳計） |
| 苯、甲苯、二甲苯：1 ppb（以碳計） | ||
| —重復性 | %F.S. | ≤3 |
| —分析周期 | min | 甲烷/總烴/非甲烷總烴1 min~3 min(可調) |
| 苯、甲苯、二甲苯30 min~60 min(可調) | ||
| —零點漂移 | %F.S. | ≤±2% |
| —量程漂移 | %F.S. | ≤±2% |
注：具體測量量程可根據買方需求和應用環境確定。
· 采用氣相色譜法，是國際公認的VOC檢測方法，滿足美國EPA標準的技術要求；
· 采樣管線、主流路器件選用抗腐蝕和惰性化的材料，減少樣品吸附，數據可信度高；
· 具備自動吹掃功能，可自動去除濾芯表面的粉塵，延長濾芯使用壽命；
· 具備自動校準功能，無需值守，大限度減少維護量；
· 可監測總烴、非甲烷總烴和定制上百種有機廢氣，滿足不同客戶的監測需求；
一體化采樣探頭，主要由過濾器、采樣桿及防雨罩組成。
● 采樣裝置：垂直層流式采樣總管。
● 采樣頭：防止雨水和粗大的顆粒物落入總管，設計參考美國EPA 推薦是圓弧下彎式，可有效的防止雨水和粗大顆粒物進入，同時避免鳥類、小動物和昆蟲進入總管。采樣頭的設計應保證采樣氣流不受風向影響，穩定進入總管。
● 采樣總管：樣品傳輸管線全程采用 PTFE 防腐材質（無揮發有機物），總管內徑選擇在 4mm，采樣總管內的氣流應保持層流狀態，氣流穩定層流，壓力降小于 5Pa,系統氣密性好，抽真空 80Pa,5min 變化 <5%；分體結構，安裝便捷；免清洗維護工作狀態時加熱保持干燥，非工作狀態時保持密封；采樣總管材料選用不銹鋼或聚四氟乙烯；管線外壁加裝保溫套或加熱器，加熱溫度控制在 120-180℃。
● 儀 器：在線氣相色譜儀
● 型 號：在線氣相色譜儀(測甲烷、總烴、非甲烷總烴、苯、甲苯、二甲苯)
● 測量原理：氣相色譜分析技術
（1）測量原理：氣相色譜分析技術

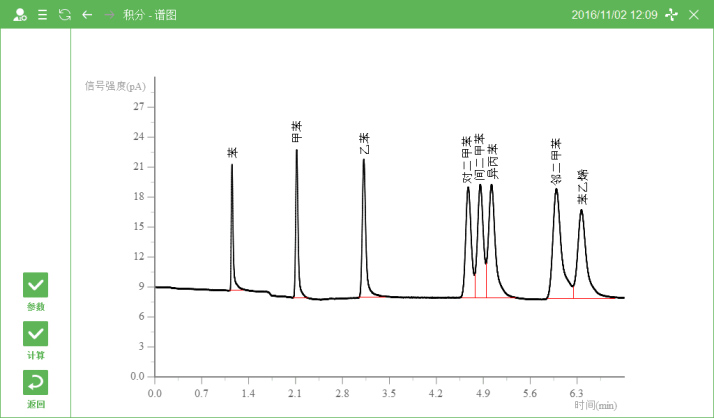

非甲烷總烴+苯、甲苯、二甲苯表采用高溫伴熱三閥四柱并聯反吹色譜分離技術，可以自動測量和分析甲烷、總烴、苯、甲苯、二甲苯的含量，其主要技術就是在非甲烷總烴儀表上增加苯系物測量模塊。
（2）技術指標
| 項目 | 指標 |
| 量程 | 甲烷 (0~200) mg/m3（以碳計 ） |
| 非甲烷總烴(0~200) mg/m3（以碳計 ） | |
| 苯、甲苯、二甲苯（0-20）mg/m3（以碳計 ） | |
| 基線噪聲 | ≤2×10-13 A |
| 基線漂移 | ≤5×10-13A/30min |
| 檢測限 | ≤5×10-10g/s (甲烷) |
| 方法檢出限 | 非甲烷總烴0.05ppm（以碳計） |
| 苯、甲苯、二甲苯：0.1 ppm（以碳計） | |
| 分析周期 | 甲烷/總烴/非甲烷總烴1 min~3 min(可調) |
| 苯、甲苯、二甲苯10 min~15 min(可調) | |
| 定性重復性 | <3% |
| 定量重復性 | <3% |
| 零點漂移 | ≤±2%%F.S. |
| 量程漂移 | ≤±2%%F.S. |
| 電源規格 | 220 VAC 50 Hz 500 W |
| 工作環境 | 溫度5~35oC，濕度20~90% RH |
| 儀器尺寸 | 19英寸標準機箱，高度6U |
| 色譜柱 | 甲烷:Porapak Q 填充柱 |
| 苯、甲苯、二甲苯：毛細管柱 | |
| 壓力控制 | EPC控制 |
| 檢測器 | FID 檢測器 |
| 檢測器保護 | 自動點火、滅火自動切斷燃?xì)夂洼d氣 |
機架式氫氣發生器特點：
● 內置單片機計算機智能控制，全中文液晶顯示，自動補水，自動顯示流量，流量可根據用量自動調節。
● 儀器內部采用全封閉設計，相比傳統堿液型氫氣發生器大限度的避免了堿液的危害。
● 內置完善的智能保護措施，超壓、超流量等都能完善的保護，有通訊。
技術參數：
| 性能 | 參數 |
| 氫氣流量 | 500ml/min |
| 氫氣純度 | 99.999%以上 |
| 氫氣壓力 | 0.4MPa |
| 消耗功率 | 250W |
| 氫氣露點 | -40°C |
| 工作條件 | 環境溫度1-40°C，濕度<80%， |
| 供電 | 220V 50Hz |
| 尺寸規格 | 450×430×222（長*寬*高，毫米） |
| 重量（公斤） | 15Kg |
安全說明：氫氣發生器產生的氫氣流量小于500ml/min，壓力小于0.3Mpa，純度99.999%，不足以發生爆炸；
機架式零氣發生器特點：
● 高效催化：采用高溫催化氧化技術，以多種貴金屬材料做催化劑。將烴類物質完全氧化生成二氧化碳和水，達到凈化的目的。
● 潔凈干燥：內置進口脫水膜和顆粒過濾裝置，使產品氣的露點降至-20℃以下，顆粒直徑小于0.01微米。
● 內置單片計算機控制，全中文液晶顯示，有完善的保護措施，有RS232接口與主機通訊。
● 可加裝二氧化碳、氮氧化物及無機硫脫除裝置。
● 可加裝緩沖罐，用于推閥。
技術參數：
| 性能 | 參數 |
| 空氣流量 | 0-5000ml/min |
| 烴類含量 | <10ppb |
| 空氣壓力 | 0.1-0.6MPa（無內置空壓機，依靠入口空氣壓力） |
| 空氣露點 | <-20℃ |
| 顆粒 | <0.01μm |
| 工作條件 | 環境溫度1-40°C，濕度<80%， |
| 最大輸出流量 | 5L/min |
| 供電電源 | 220V±10% 50~60Hz |
| 峰值功率 | 250W |
| 尺寸規格 | 450×430×177（mm） |
| 重量（公斤） | 約18Kg |
氫空一體機
| 性能 | 參數 |
| 電源電壓 | AC220V 50Hz |
| 相對濕度 | ≤90% |
| 環境溫度 | 15-40C° |
| 噪音 | ≤42分貝 |
| 額定功率 | 1000W |
| 外形尺寸 | 6U |
| 重量 | 約25KG |
| 測量范圍 | 0-800000m3/h （流量） 0-300℃（溫度） |
| -10- +10kPa（壓力） 0-40m/s（流速） | |
| 指示誤差 | ≤±1℃ |
| 響應時間 | ≤5S |
| 監測方法 | 皮托管法測流量，PT100測量溫度，壓力傳感器法，差壓法. |
| 用電量（KVA | 0.1 |
| 輸出信號型式 | 4-20mA |
